Filtración industrial
Unidades de control con CONTROLADOR

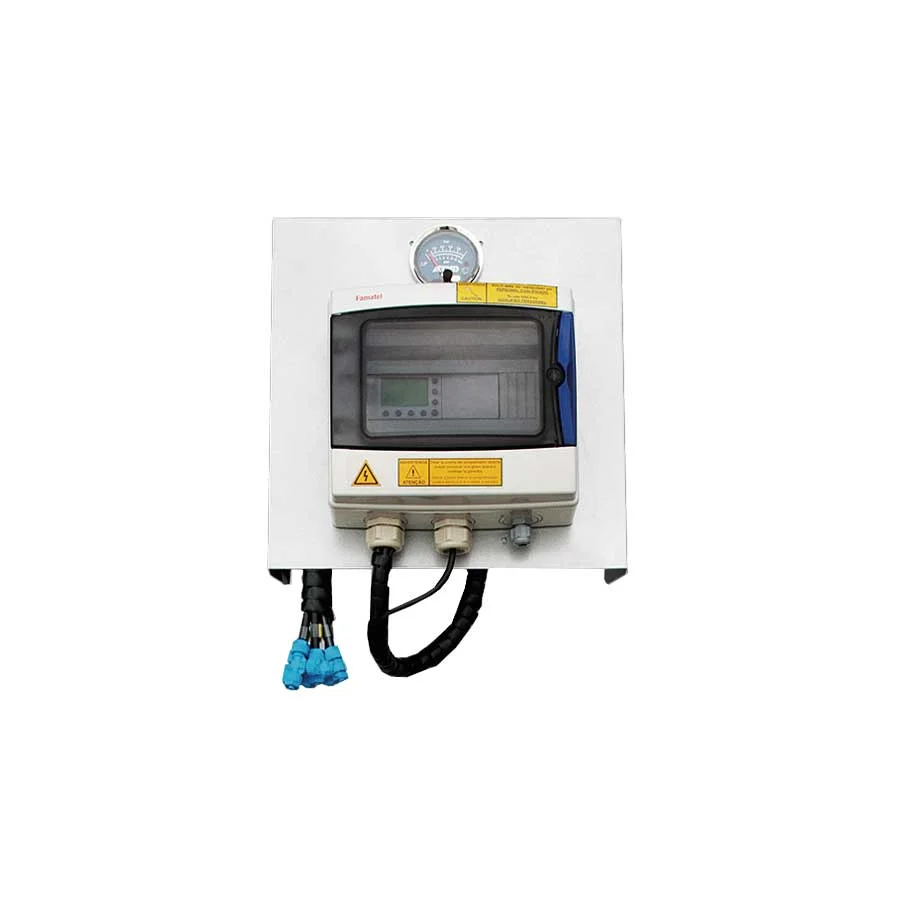

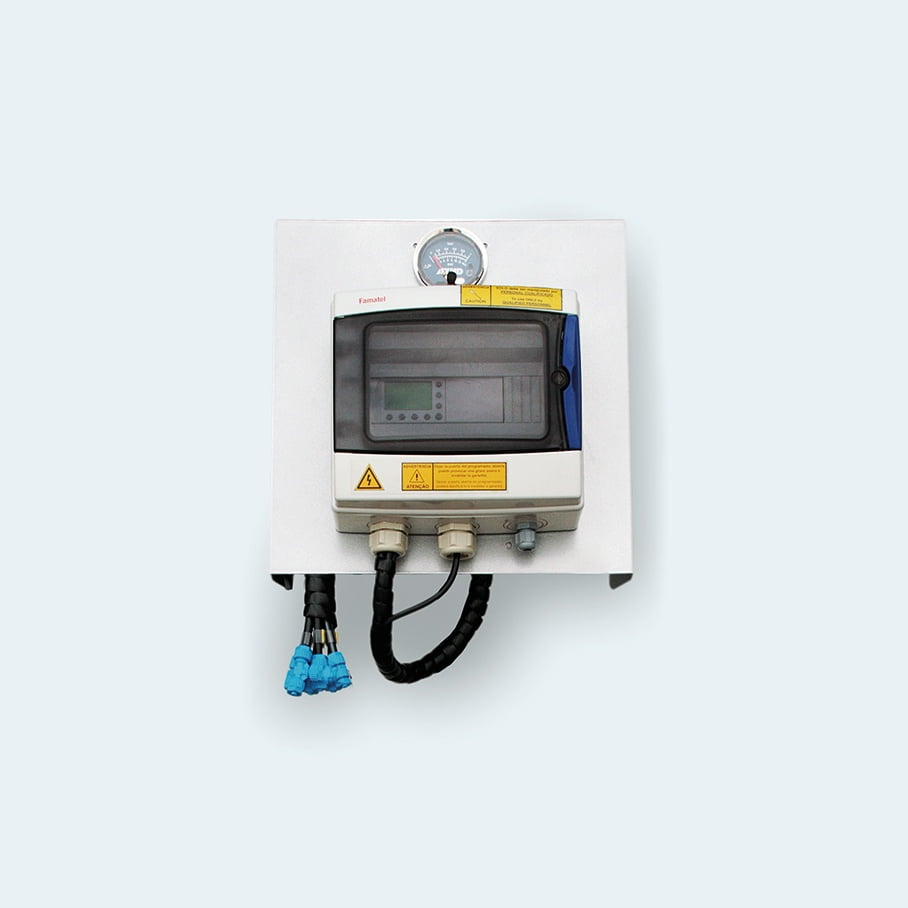

CONTROLADOR AZUD FBC
Condiciones de operación
Controlador Permite al usuario configurar el número de estaciones de filtrado y los ciclos de autolimpieza de cada estación de filtrado.
Pantalla
Pantalla digital retroiluminada que indica el estado de operación del equipo de filtrado y la información relativa a la autolimpieza de cada estación de filtrado.
Cuadro de protección IP65
con visor, que incluye elementos eléctricos auxiliares y de protección (transformador, relé y fusibles).
Presostato
diferencial Indicador visual y contacto eléctrico para la activación de los solenoides de las válvulas de contralavado.
Solenoides
Electroválvulas piloto para el comando hidráulico/neumático de las válvulas de contralavado.
Soporte
Panel metálico o de plástico que integra carcasa de protección, presostato diferencial y solenoides de las válvulas.
La unidad de control AZUD FBC incorpora en una sola estructura todos los elementos que permiten un funcionamiento totalmente autónomo del sistema de filtración.AZUD posee una amplia gama de unidades de control con tensión de alimentación AC y DC, que permiten la automatización de las distintas estaciones de filtrado de equipos ó sistemas de filtración.
Cotizar modelos sobre pedido
MODELOS
| FBC 103/1...3 FBC 112/4...12 | FBC 101/1 AA FBC 110/2...10 AA | FBC 103/1...3 SW FBC 112/4...12 SW | FBC 101/1 SW AA FBC 110/2...10 SW AA | |
|---|---|---|---|---|
| Equipos de filtración | FT200 DLP FT4DCL DLP | FT200 AA DLP | FT200 SW DLP FT4DCL SW DLP | FT200 SW AA DLP |
| Tensión de alimentación | 220 / 110 V AC (50/60 Hz) | 220 / 110 V AC (50/60 Hz) | 220 / 110 V AC (50/60 Hz) | 220 / 110 V AC (50/60 Hz) |
| Tensión maniobra | Válvulas Solenoides 24 V AC | Válvulas Solenoides 24 V AC | Válvulas Solenoides 24 V AC | Válvulas Solenoides 24 V AC |
| Nº estaciones de filtrado | FBC103:1-3 FBC 112: 4-12 | FBC101AA:1 FBC 110 AA: 2-10 | FBC103SW:1-3 FBC 112 SW: 4-12 | FBC101SWAA:1 FBC 110 SW AA: 2-10 |
| Activación de autolimpieza | POR TIEMPO, DIFERENCIAL DE PRESIÓN, MANUAL y/o SEÑAL ELÉCTRICA EXTERNA | |||
| Salida extra 24 V AC | Incluida para comando de válvula sostenedora. Con relé adicional, permite la comunicación del estado de autolimpieza del equipo | |||
| Entradas digitales | CONTADOR TIEMPO REAL DE FILTRACIÓN, INICIO DE CONTRALAVADO y CANCELACIÓN DEL CONTRALAVADO (contacto libre de tensión) | |||
| Presostato diferencial | 0.1 - 1.0 bar | 0.1 - 1.0 bar | 0.2 - 2.1 bar Manómetro 0-10 bar con separador de membrana | 0.2 - 2.1 bar Manómetro 0-10 bar con separador de membrana |
| Solenoides | 3 vías NC. Comando hidráulico | 4/2 vías. Comando neumático Regulador presión 6 bar | 4/2 vías. Comando neumático Regulador presión 6 bar | 4/2 vías. Comando neumático Regulador presión 6 bar |
| Idiomas | Inglés/Español o Francés/Alemán | Inglés/Español o Francés/Alemán | Inglés/Español o Francés/Alemán | Inglés/Español o Francés/Alemán |
| Temperatura ambiente | ≤55oC(131oF) | |||
| Disponibilidad | ||||
Unidades de control con PLC y HMI

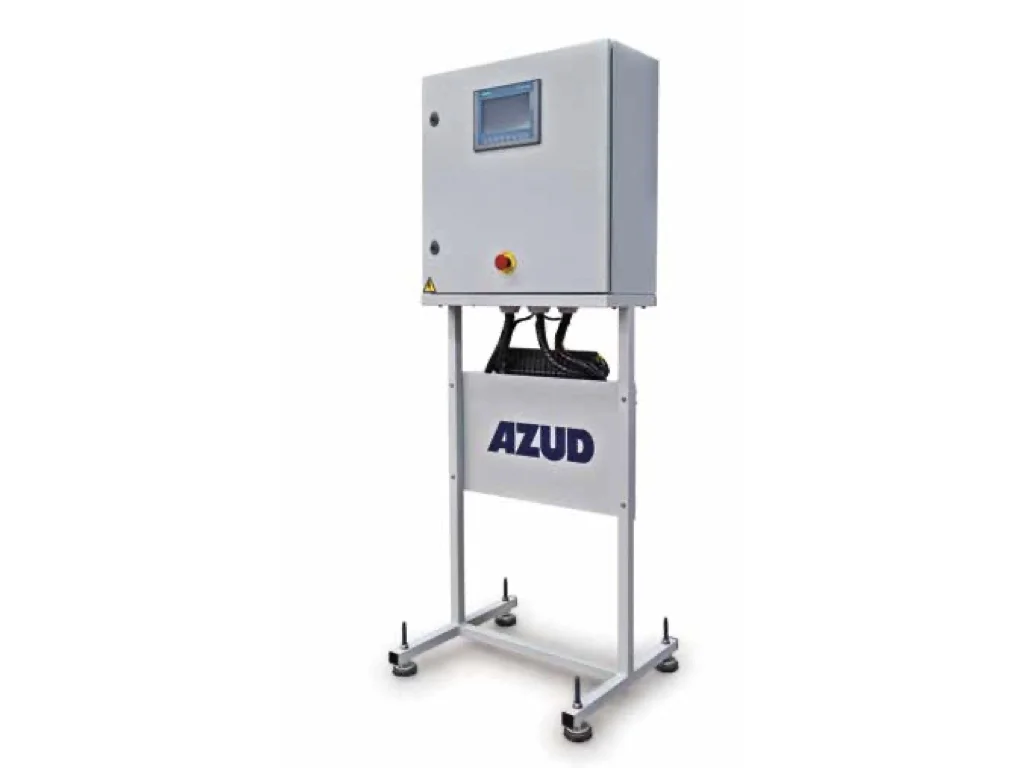

AZUD FBC LOGIC
Condiciones de operación
PCL Permite al usuario configurar el número de estaciones de filtrado y los ciclos de autolimpieza de cada estación
de filtrado. Mediante control de acceso, se puede configurar los puntos de consigna de alertas y alarmas.
Pantalla(HMI) Pantalla táctil a color (HMI) que indica el estado de operación del equipo de filtrado y la información
relativa a la auto limpieza de cada estación. Incluye visualización de alertas, alarmas y registro de históricos
Cuadro de protección Cuadro metálico IP65, con llave de seguridad. En la puerta del cuadro, queda integrada la
pantalla, el pulsador de emergencia y los pilotos que indican el estado del equipo.
Soporte Metálico con pie para suelo que integra cuadro de protección, medidor de presión y solenoides de válvulas
Cotizar modelos sobre pedido
MODELOS
| FBC LOGIC L112/1...12 | FBC LOGIC M112/1...12 | FBC LOGIC H112/1...12 | |
|---|---|---|---|
| Equipos de filtración | PARA TODAS LAS SERIES | ||
| Tensión de alimentación | 220 / 110 V AC (50/60 Hz) | ||
| Tensión maniobra | Válvulas Solenoides 24 V AC | ||
| Solenoides | Comando hidráulico (3 vías NC) o Comando neumático (4/2 Vías) | ||
| Nº estaciones de filtrado | 1-12 | ||
| Entradas PLC | 14 Digitales | 14 Digitales 4 Analógicas | 14 Digitales 4 Analógicas |
| Salidas PLC | 18 Digitales | ||
| Pantalla (HMI) | 4 pulgadas TFT 65536 colores | 7 pulgadas TFT 65536 colores | 7 pulgadas TFT 16 millones de colores |
| Medida de Presión | Presostato Diferencial 0.1 - 1.0 bar | Transmisores de presión 0 - 10 bar | Transmisores de presión 0 - 10 bar |
| Activación de autolimpieza | TIEMPO, DIFERENCIAL DE PRESIÓN, MANUAL (HMI) y/o SEÑAL ELÉCTRICA EXTERNA | ||
| Sistema de comunicación | - | Modbus TCP/IP | Modbus TCP/IP, Control Remoto mediante comunicación GSM |
| Idiomas | Inglés/Español o Francés/Alemán | Inglés/Español o Francés/Alemán | Inglés/Español o Francés/Alemán |
| Temperatura ambiente | ≤55oC(131oF) | ||
| Disponibilidad | |||
